陶瓷过滤机各个系统分析

2021-03-30
393 次

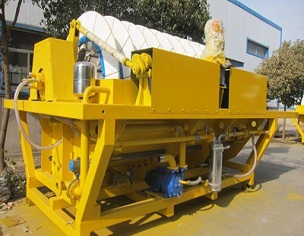

陶瓷过滤机主要由辊筒系统、搅拌系统、给排矿系统、真空系统、滤液排放系统、刮料系统、反冲冼系统、分离清洗(超声波清洗、自动配酸酸洗)系统、全自动控制系统、槽体、机架几部分组成,各系统组成及作用如下:

辊筒系统:由主轴、辊筒体组成;主轴一端衔接驱动电机、减速机,另一端与分配头相配合;辊筒体上焊接有环板,其上安装陶瓷过滤板;陶瓷过滤板经过管道与分配头相通。辊筒部分是陶瓷过滤机的中心,它与真空系统相配合完成固体与液体的分别。

搅拌系统:由驱动电机、减速机、水平轴、连杆、曲柄和耙架组成,在驱动装置的带动下,经各零件将动力传送耙架,浸没在矿浆中的耙架往复摆动,对矿浆中止搅拌,防止其沉淀。

给排矿系统:主要由气控胶阀、液位计和相关管路组成。该系统与自动控制系统相配合,给矿部分按预设的液位,自动控制给矿胶阀的开关,从而控制给矿量;排矿部分按清洗工艺的恳求,控制排矿胶阀的开关,完成排矿或贮矿。

真空系统:由真空泵、滤液罐、和相关管路构成。真空泵运转,在滤液罐中构成真空,相关管路一端衔接在滤液罐上,另一端经过火配头与陶瓷过滤板相通,将固体物吸附在滤板表面,滤液吸入滤液罐。

滤液排放系统:由滤液泵及相关管路组成。滤液泵运转,经由管路,将滤液罐中的滤液排出。

刮料系统:由刮刀、刮刀架及固定螺栓构成。其作用得将吸附于滤板表面的滤饼刮落。

反冲洗系统:由滤液泵、清洗管路、过滤器、减压阀、安全阀及管路构成。为减轻滤板及刮刀的磨损,刮刀与滤板之间留有间隙,滤饼刮除后,滤板表面残留一物料薄层,为保证滤板的过滤效率,经过滤液泵将一部分滤液打回,经清洗管路、分配头,对滤板中止反冲洗。
